东风天锦底盘（3800轴距）压缩式对接垃圾车
产品公告型号：
润知星牌SCS5121ZDJDFH6型压缩式对接垃圾车
|
【主要技术参数】 |
|||
|
产品** |
润知星牌 |
公告批次 |
349 |
|
产品名称 |
SCS5121ZDJDFH6型压缩式对接垃圾车 |
产品号 |
ZS99A6ZP019 |
|
总质量(Kg) |
12490 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
5990,5925 |
外形尺寸(mm) |
6530×2500,2550×3100,3250,3300 |
|
整备质量(Kg) |
6370 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
准拖挂车总质量(Kg) |
||
|
驾驶室准乘人数(人) |
2,3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
20/21 |
前悬/后悬(mm) |
1445/1285,1430/1300 |
|
轴数 |
2 |
轴距(mm) |
3800,3950 |
|
轴荷(Kg) |
4440/8050 |
**车速(Km/h) |
89 |
|
其它 |
车厢顶部封闭不可开启.该车装有垃圾箱体、卸料机构,用以收集,转运垃圾作业.仅选装3800mm轴距.侧、后防护材料为Q235B;侧防护与车架焊接连接;后防护焊接连接,后部防护装置断面尺寸(宽×高)50×120(mm),后部防护离地高度:480mm.安装具有卫星定位功能的行驶记录仪.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,J ABS/焦作博瑞克**技术有限公司.发动机对应油耗值(L/100km)为: D4.0NS6B185/21.0,D4.0NS6B195/20.8.选装ETC车载装置. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
DFH1120B4 |
底盘名称 |
载货汽车底盘（二类） |
|
**名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
|
外形尺寸(mm) |
6605,7265,7140,7550×2340,2370,2420×2700,2735,2870,2820,2670 |
轮胎数 |
6 |
|
接近角/离去角(°) |
14/12,20/11,12/17 |
轮胎规格 |
8.25R20 14PR,8.25R20 16PR,9.00R20 14PR,9.00R20 16PR,10R22.5 14PR,10R22.5 16PR,255/70R22.5 |
|
钢板弹簧片数 |
11/11+10,11/10+8 |
前轮距(mm) |
1815 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1800 |
|
排放标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
D4.0NS6B185 |
东风康明斯发动机有限公司 |
4000 |
136 |

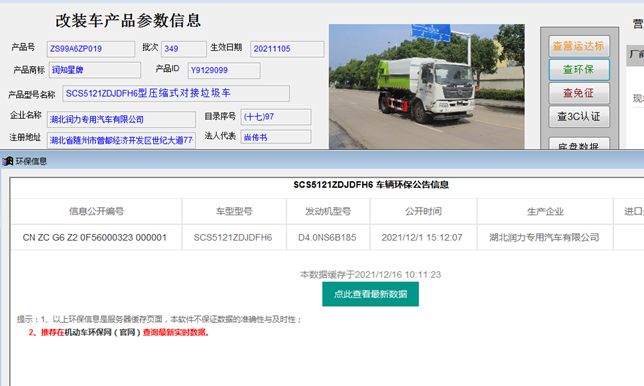

产品环保信息：
产品配置说明 ：
整车型号：润知星牌SCS5121ZDJDFH6型压缩式对接垃圾车
一、压缩式对接垃圾车功能：
压缩式对接垃圾车主要用于垃圾块的转运，需与地埋式垂直垃圾压缩站配套使用。整车具有整体外形美观、较高的性价比、安全可靠、驾驶便捷等优点。该系列专用车是我公司成熟成品，上装部分由垃圾厢、剪刀式后盖、副车架、液压传动系统和电气**系统组成。整车**采用电气液一体化技术，借助电、气、液联合自动**系统，通过车厢等专用装置，实现垃圾的收集及倾卸。转运过程中箱体全密封，有效防止垃圾臭味飘散，箱体内的污水全部进入污水厢，较为彻底的解决了垃圾运输过程中的二次污染的问题。
一、技术内容
|
整车参数： |
|
|
整车型号 |
SCS5121ZDJDFH6 |
|
整车外形尺寸（长*宽*高） |
6530*2550*3250 |
|
总质量 |
12490Kg |
|
额定载质量 |
5925Kg |
|
整备质量 |
6370Kg |
|
轴距 |
3800mm |
|
前悬/后悬 |
1430/1300或1445/1285 |
|
接近角/离去角 |
20°/21° |
|
底盘参数： |
|
|
底盘型号 |
DFH1120B4 |
|
驾驶室颜色 |
玉白 |
|
驱动形式 |
4*2 |
|
轴距 |
3800 |
|
发动机型号 |
D4.0NS6B185 |
|
发动机功率(kw) |
136 |
|
排放标准 |
GB17691-2018国Ⅵ |
|
其他 |
东风天锦底盘标配 |
|
上装参数： |
|
|
箱体内部尺寸（长X宽X高）mm |
4050X2150X1650 |
|
对接高度mm |
≥1400 |
|
箱体外形 |
方圆弧形 |
|
箱体材料 |
边3底4 |
|
卸料角度 |
≥47° |
|
**方式 |
电动、手动 |
|
系统压力 |
16MPa |
|
多路换向阀 |
扬州中梅液压 |
|
液压油泵 |
合肥长源 |
|
开盖油缸 |
博利或星光通牌 |
|
举升油缸 |
博利或星光通牌 |
二、主要性能及特点
① 电、气、液联合** 该车的**系统综合利用了电控、气控和液压**的优点，通过电控系统**气控系统，再由气控系统**液压阀组，提高了使用可靠性和效率。
② 框架结构 垃圾箱采用加强梁和钢板焊接而成牢固的框架结构，侧面为平面结构，上部为圆弧型，外形美观，重量轻，受力好，不变形，不仅结构轻巧，而且降低了上装重量。
③ 密封处理消除二次污染 垃圾在运输过程中处于封闭状态。垃圾箱与后盖接合面装有特制的橡胶密封条，采用剪刀式锁紧后门密封；污水箱上安装有排污阀，密封可靠。
④ 液压举升回路 采用双缸（单作用油缸）举升，举升及下落过程安全可靠。
⑤ 电动、手动操作系统 各机构的工作均有电动和手动两种操作方式，如电动操作出现故障，可用手动操作完成机构作业和卸出垃圾，既保证了垃圾车的高效率工作，又为调试、维修和故障处理提供了极大的方便。
⑥ 方便的操作** 作业**盒安装在驾驶室内。
⑦ 侧板采用整板一次折弯成形，外表焊缝少，未焊接处，涂抹结构胶，防止生锈，流锈水。
二，上装基本配置：1、合肥长源油泵，中梅多路阀，博利或星光**液压油缸，嘉善取力器，耐高压耐低温液压油管，大容量液压油箱。2、箱体材质Q355高强度钢 边3底4，方圆弧形箱体，箱体顶部密封。3、箱体后门液压启闭，后门带密封条（保证箱体污水不滴漏），箱体尾部带污水收集箱，箱体底部双油缸举升卸料（带限位阀，带检修安全撑杆）。4、手动操作及驾驶室电控（电控系统加2000元）操作。
三．底盘配置：采用东风天锦底盘国六排放，底盘型号：DFH1120B4 ，轴距3800mm，D4.0NS6B185康明斯发动机（185马力），东风变速箱，电动门窗，中控门锁，行驶记录仪，9.00R20轮胎，空调，ABS 。
四、质量责任：底盘售后按底盘厂家提供的《服务手册》进行售后。乙方对改装箱体部分按随车配送的《用户服务手册》实行“三包”服务，保修期自交（提）货之日起开始计算（壹年），保修期内免收修理费用，超过保修期乙方可以继续服务，并按规定标准收取费用。

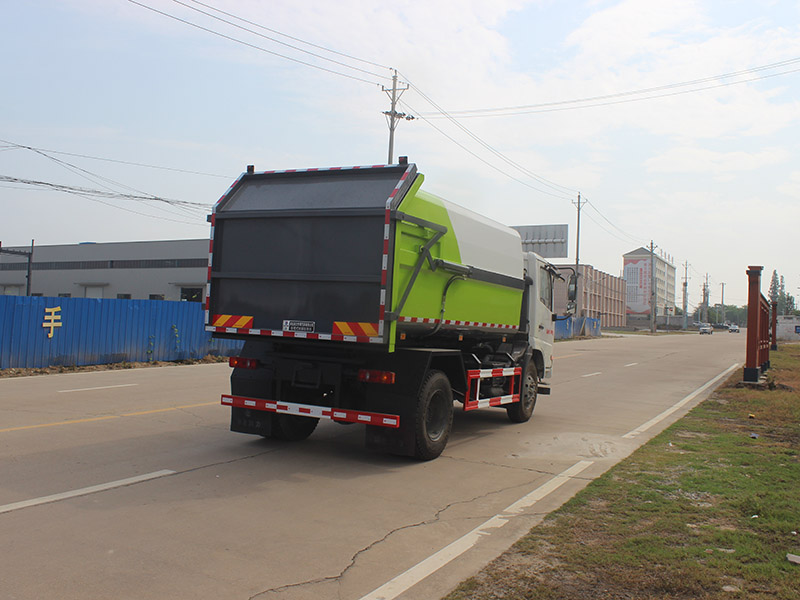

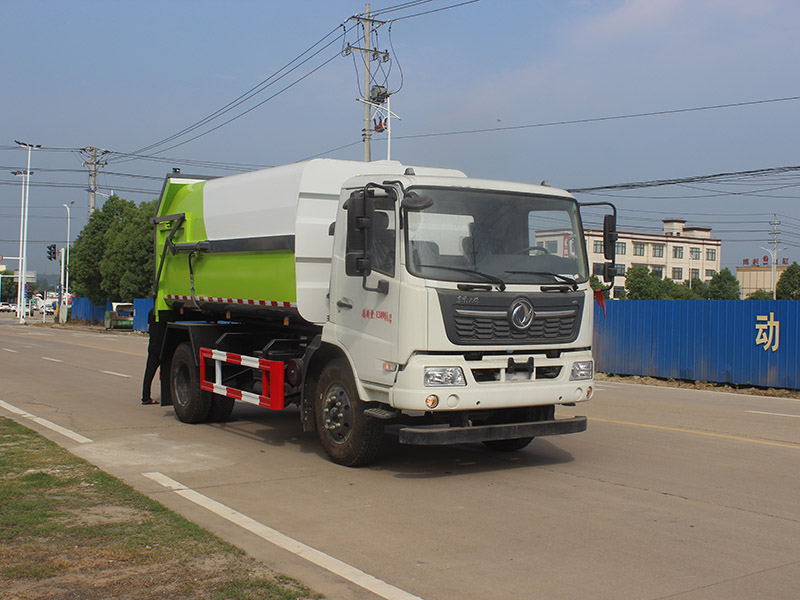

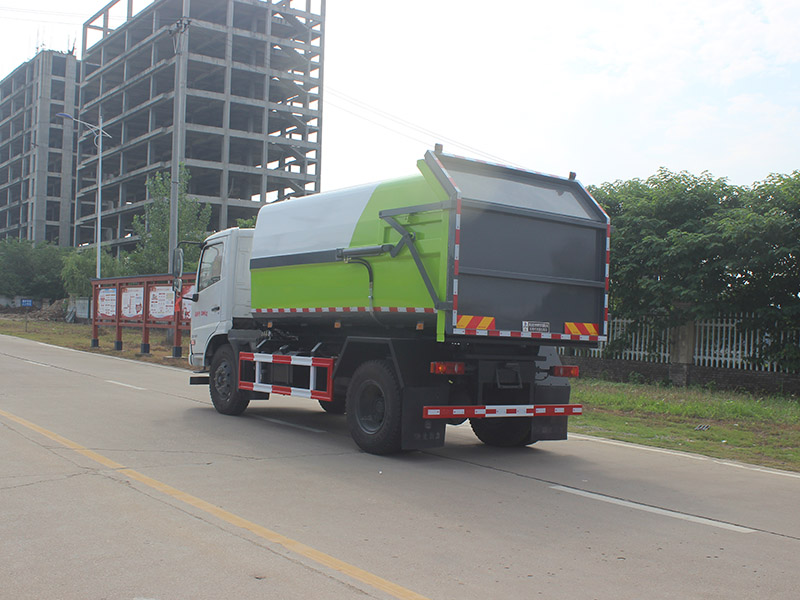

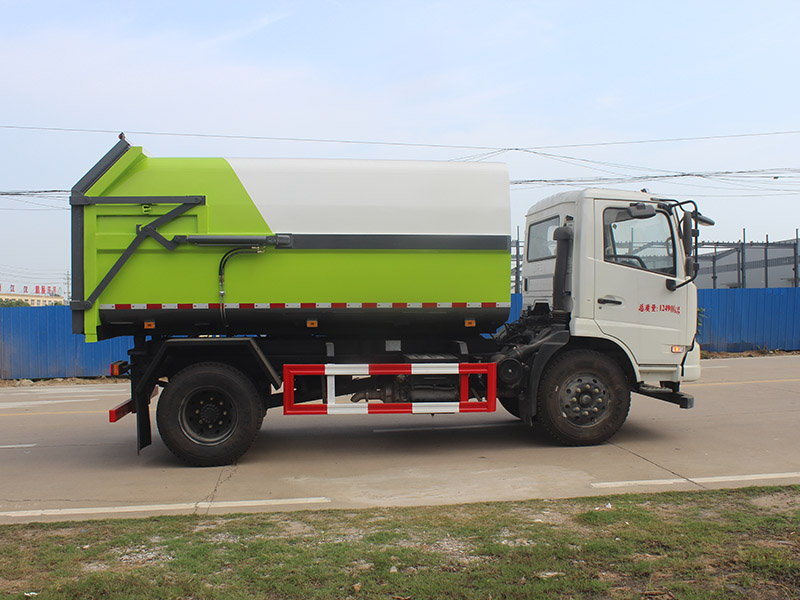

下面为整车展示：
