解放龙V底盘压缩式对接垃圾车
产品公告参数：
润知星牌SCS5182ZDJCA6型压缩式对接垃圾车
|
【主要技术参数】 |
|||
|
产品** |
润知星牌 |
公告批次 |
328 |
|
产品名称 |
SCS5182ZDJCA6型压缩式对接垃圾车 |
产品号 |
ZPTJR6DK01X |
|
总质量(Kg) |
18000 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
9510,9445,9070,9005,8690,8625 |
外形尺寸(mm) |
7610,7690,7810,7890,8360,8440,8560,8640×2500,2550×3200,3250,3300,3350 |
|
整备质量(Kg) |
8360,8800,9180 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
准拖挂车总质量(Kg) |
||
|
驾驶室准乘人数(人) |
2,3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
21/12,21/13,21/14,21/15 |
前悬/后悬(mm) |
1332/1778,1332/1858,1332/1978,1332/2058 |
|
轴数 |
2 |
轴距(mm) |
4500,5250 |
|
轴荷(Kg) |
6500/11500 |
**车速(Km/h) |
89 |
|
其它 |
该车装有垃圾箱体、卸料机构,用以收集,转运垃圾作业.车厢顶部封闭不可开启.随底盘选装改前围的驾驶室,选装不同结构的翼子板.整车外形长/轴距/前悬/后悬/离去角对应关系为(mm): 7610/4500/1332/1778/15,7690/4500/1332/1858/14,7810/4500/1332/1978/13,7890/4500/1332/2058/12,8360/5250/1332/1778/15,8440/5250/1332/1858/14,8560/5250/1332/1978/13,8640/5250/1332/2058/12.侧、后防护材料为Q235B,侧、后防护与车架焊接连接,后部防护装置断面尺寸(宽×高)50×120(mm),后部防护离地高度:420mm.装有具有卫星定位功能的行车记录仪. ABS生产厂家/型号:浙江万安科技股份有限公司/VIE ABS-II.发动机对应油耗值(L/100km)为: WP4.6NQ220E61/ 26.5,CA4DLD-19E6/ 26.7,CA6DLD-22E6/26.7. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
CA1180PK15BE6A81 |
底盘名称 |
平头柴油载货汽车底盘（二类） |
|
**名称 |
解放牌 |
生产企业 |
**汽车集团有限公司 |
|
外形尺寸(mm) |
7832,8582,6892,7642,8182,8932×2490×2730,2890,3490 |
轮胎数 |
6 |
|
接近角/离去角(°) |
21/13 |
轮胎规格 |
10.00R20 18PR,11R22.5 18PR,275/80R22.5 18PR |
|
钢板弹簧片数 |
10/10+9,7/10+3,7/7+3,3/4+3,10/7+3 |
前轮距(mm) |
1922,1950 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1860 |
|
排放标准 |
GB3847-2005,GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
WP4.6NQ220E61 |
潍柴动力股份有限公司 |
4580 |
162 |

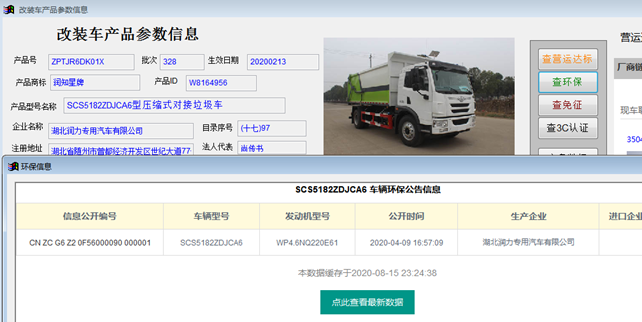

产品环保公告：
配置单
压缩式对接垃圾车主要用于垃圾块的转运，需与地埋式垂直垃圾压缩站配套使用。整车具有整体外形美观、较高的性价比、安全可靠、驾驶便捷等优点。该系列专用车是我公司成熟成品，上装部分由垃圾厢、剪刀式后盖、副车架、液压传动系统和电气**系统组成。整车**采用电气液一体化技术，借助电、气、液联合自动**系统，通过车厢等专用装置，实现垃圾的收集及倾卸。转运过程中箱体全密封，有效防止垃圾臭味飘散，箱体内的污水全部进入污水厢，较为彻底的解决了垃圾运输过程中的二次污染的问题。
一、技术内容
|
整车参数： |
|
|
整车型号 |
SCS5182ZDJCA6 |
|
整车外形尺寸（长*宽*高） |
7690*2500*3250 |
|
总质量 |
18000Kg |
|
额定载质量 |
9005Kg |
|
整备质量 |
8800Kg |
|
轴距 |
4500mm |
|
前悬/后悬 |
1332mm/1858mm |
|
接近角/离去角 |
21°/15° |
|
底盘参数： |
|
|
底盘型号 |
CA1180PK15BE6A81 |
|
驾驶室颜色 |
玉白 |
|
驱动形式 |
4*2 |
|
轴距 |
4500 |
|
发动机型号 |
WP4.6NQ220E61 |
|
发动机功率(kw) |
162 |
|
排放标准 |
GB3847-2005,GB17691-2018国Ⅵ |
|
其他底盘配置： |
CA1180PK15BE6A81，轴距（mm）：4500 潍柴WP4.6NQ220E61 国六发动机、一汽CA6TBX085M变速箱、435升级冲焊桥(速比5.571)、10.00R2018层级、237*75*(7+4)、环卫车专用底盘,空调,带国产ABS,前下防护,电动门窗,北斗+GPRS行车记录仪,新法规,连续工作取力器及**机构,板簧10/10+9,巡航系统,中控锁,200L铝油箱,铝合金储气筒,限速89KM/H 。 |
|
上装参数： |
|
|
箱体内部尺寸（长X宽X高）mm |
5400X2200X1650 |
|
对接高度mm |
≥1400 |
|
箱体外形 |
方圆弧形 |
|
箱体材料 |
底4边4 |
|
卸料角度 |
≥45° |
|
**方式 |
电动、手动 |
|
系统压力 |
16MPa |
|
多路换向阀 |
扬州中梅液压 |
|
液压油泵 |
合肥长源 |
|
开盖油缸 |
星光通牌 |
|
举升油缸 |
星光通牌 |
二、主要性能及特点
① 电、气、液联合** 该车的**系统综合利用了电控、气控和液压**的优点，通过电控系统**气控系统，再由气控系统**液压阀组，提高了使用可靠性和效率。
② 框架结构 垃圾箱采用加强梁和钢板焊接而成牢固的框架结构，侧面为平面结构，上部为圆弧型，外形美观，重量轻，受力好，不变形，不仅结构轻巧，而且降低了上装重量。
③ 密封处理消除二次污染 垃圾在运输过程中处于封闭状态。垃圾箱与后盖接合面装有特制的橡胶密封条，采用剪刀式锁紧后门密封；污水箱上安装有排污阀，密封可靠。
④ 液压举升回路 采用双缸（单作用油缸）举升，举升及下落过程安全可靠。
⑤ 电动、手动操作系统 各机构的工作均有电动和手动两种操作方式，如电动操作出现故障，可用手动操作完成机构作业和卸出垃圾，既保证了垃圾车的高效率工作，又为调试、维修和故障处理提供了极大的方便。
⑥ 方便的操作** 作业**盒安装在驾驶室内。
⑦ 侧板采用整板一次折弯成形，外表焊缝少，未焊接处，涂抹结构胶，防止生锈，流锈水。

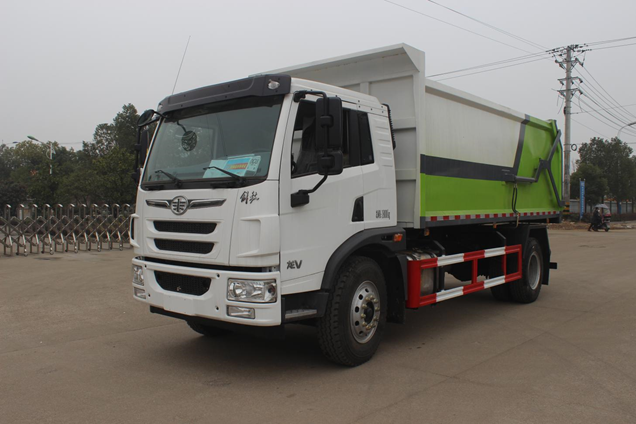

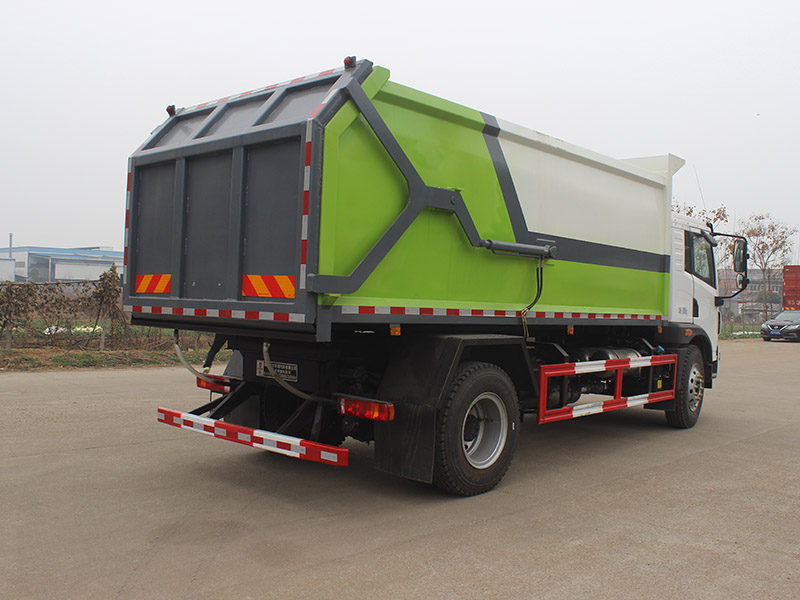

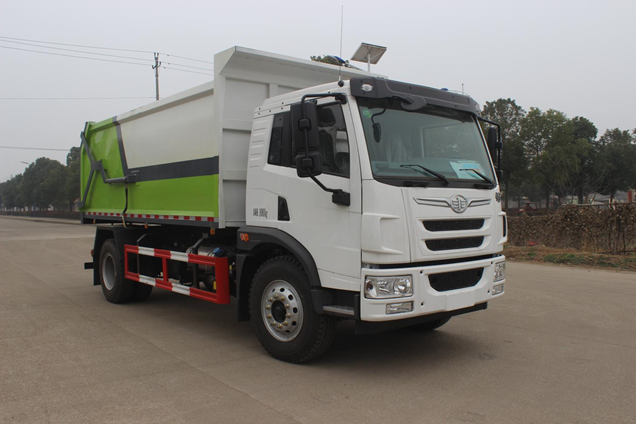

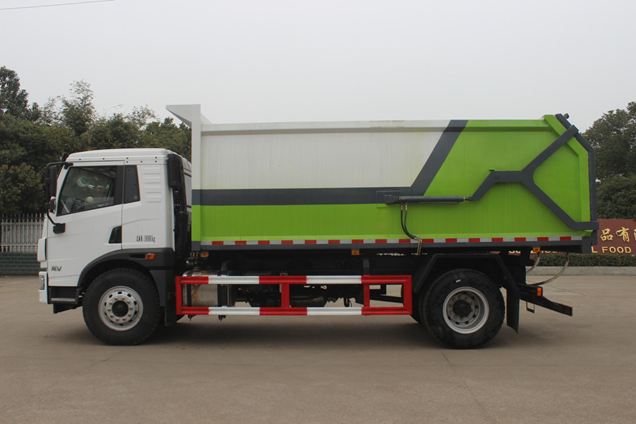

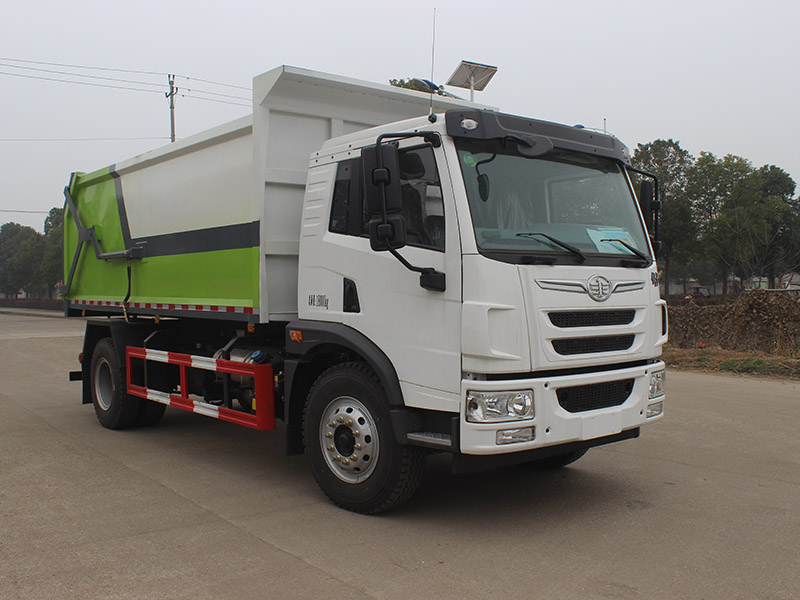

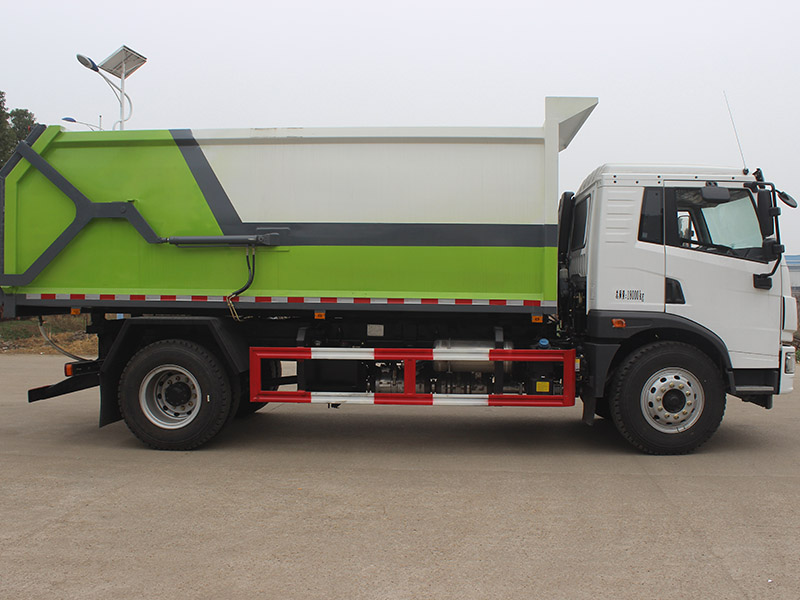

三、产品图片
