东风多利卡天然气D9底盘12方压缩垃圾车
压缩垃圾车
东风多利卡天然气D9底盘12方压缩垃圾车

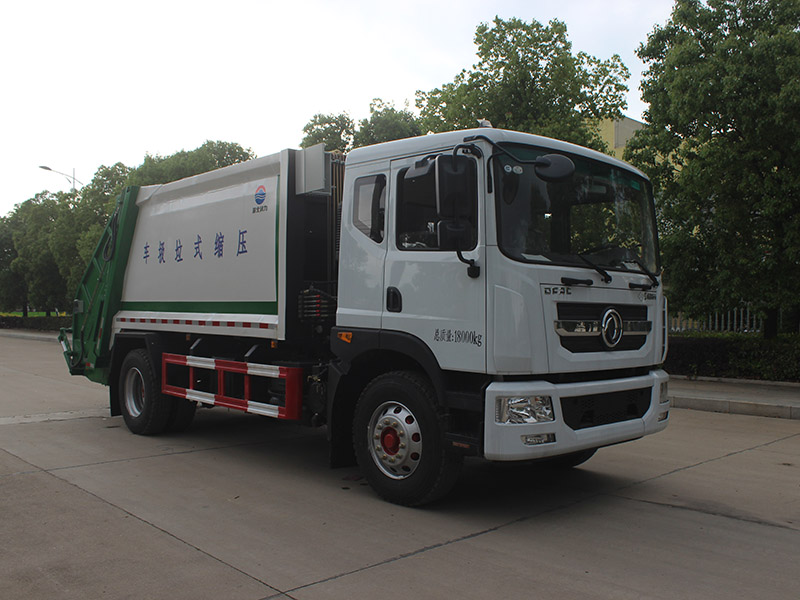

产品图片
东风多利卡天然气D9底盘12方压缩垃圾车 东风多利卡天然气D9底盘12方压缩垃圾车 东风多利卡天然气D9底盘12方压缩垃圾车 东风多利卡天然气D9底盘12方压缩垃圾车
产品参数


润知星牌SCS5185ZYSEQLNG6型压缩式垃圾车

【主要技术参数】

产品**

润知星牌

公告批次

334

产品名称

SCS5185ZYSEQLNG6型压缩式垃圾车

产品号

ZR4D86JC01E

总质量(Kg)

18000

罐体容积(m3)

额定载质量(Kg)

7070,7005,6870,6805

外形尺寸(mm)

8490,8590,8920×2500,2550×3280,3350

整备质量(Kg)

10800,11000

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

20/13

前悬/后悬(mm)

1260/2730

轴数

2

轴距(mm)

4500

轴荷(Kg)

6500/11500

**车速(Km/h)

100

其它

该车主要专用装置由箱体、压缩系统组成,用于垃圾的收集与清运.该车可选装方形或弧形箱体,选装全密封盖装置,选装后部工作装置.仅选用4500mm轴距.选装工作装置时外形长/后伸(mm)对应关系为: ①无上料装置:8490/0;②全密封斗或摆臂装置:8590/100;③三角斗或翻桶装置:8920/430;④翻桶带摆臂装置:8920/430;侧防护材料为Q235B;与车架焊接连接;后防护由专用装置替代,下边缘离地高490mm.安装具有卫星定位功能的行驶记录仪.ABS系统生产厂家,型号 :焦作博瑞克**技术有限公司,J ABS.ABS系统生产厂家,型号:襄阳东风隆诚机械有限责任公司,ABS/ASR-24V-4S/4M.

【底盘技术参数】

底盘型号

EQ1185L9NDH

底盘名称

载货汽车底盘(二类)

**名称

东风牌

生产企业

东风汽车股份有限公司

外形尺寸(mm)

7880,8857,9707×2501,2473×2835,3225

轮胎数

6

接近角/离去角(°)

20/15

轮胎规格

295/80R22.5,10.00R20,275/80R22.5

钢板弹簧片数

8/10+7

前轮距(mm)

1923,1931

燃料种类

LNG

后轮距(mm)

1865

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCA07220N-60

YCA07220N-62

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

6871

6871

162

162

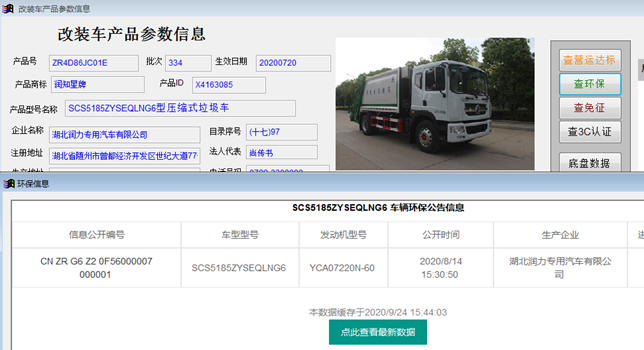

产品环保信息:

/202304/1681978215_3fd59cd43fba353b3038.png

产品配置说明 :

整车型号:润知星牌SCS5185ZYSEQLNG6型压缩式垃圾车

一、压缩车功能:1.垃圾箱采用高强度耐候钢板制作(δ4/16Mn),侧板使用一体成型工艺,圆弧外形,结构牢固,外形美观,重量轻,受力好,装载能力强、作业效率高  采用**的双向压缩技术,压缩比可高达1:3以上,行业内属于**地位。上料时间短,填装器斗容大,装填作业一次循环时间和卸料作业一次循环时间短,垃圾收运作业过程高效、快捷,行业内属于**跑地位。。

2.推铲由矩管骨架和高强度耐候板构成(δ4/16Mn),流线型推面,不但结构轻巧,且退料顺畅,卸料干净彻底。

3.主要由填装器壳体、滑板、刮板等构件组成,各构件采用受力良好的梁板或箱型结构,均采用高强度耐候钢板制作,结构牢固,重量轻。

4.垃圾在压缩装填和运输过程中处于封闭状态,消除转运过程中垃圾尘屑飞扬、臭气飘散的现象。

5.垃圾箱与填充器结合面装有特质的橡胶密封条,并采用液压锁紧装置压缩密封,密封性好;下部设计有特殊结构的接水槽,双重保护,有效防止污水滴漏,杜绝二次污染。

6.高品质多路阀: 产品搭载具有比例特性的高品质低噪音多路阀,可有效消除液压换向瞬间的流体冲击噪音,改善当前垃圾车类产品作业时扰民问题。

7.**的**技术  区别于行业内所普遍采用的传统PLC**模式,产品在**方式上借鉴国外**成熟技术,采用当前**的“CAN总线+专用**器模式”,自动化程度高,可靠性好,故障率低,  使用寿命长。发动机功率输出**即油门**通过电气系统实现全自动**,保证垃圾车在其各作业状态下,发动机能自动选择加速和怠速状态,避免了功率损耗和系统发热,耗油低,  经济性好。

8.设置了紧急停止按钮,可使垃圾压填作业装置在任何状态或任何位置停止,保障作业人员和设备的安全。

9.设置手动作业,可以在任何状态或者任何位置手动操作执行任何动作,及时排除作业过程中出现的故障。

10.举升油缸装有防爆阀,防止油管突然爆裂时填装器下降,同时设有安全撑杆,保证维修时人员安全。

11.人性化的操作** 作业**盒分别安装在驾驶室内与车尾,驾驶室内的作业**盒可**推挤卸料和选择操作模式,车尾的作业**盒则**压填机构和上料机构的作业,使用操作十分方便,特别是在垃圾填埋场,作业人员无须下车即可完成卸料。

12.不同用户可根据不同的垃圾收集装置,选装不同的翻桶或翻斗机构(标准塑料垃圾桶120L、240L、660L,标准铁桶,随车三角垃圾斗,全密封垃圾斗)

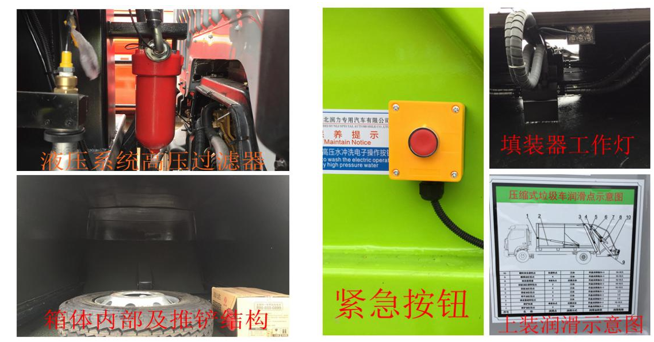

二,上装基本配置:1、箱体为弧形箱体,材料为Q355高强度钢。箱体材质边4底4。2、随州星光通或博利油缸(可选烟台未来油缸),中梅多路阀,合肥长源齿轮泵、天河高压油管(耐高压,耐低温),液压管道采用卡套头连接,大容量液压油箱,带液压系统高压过滤器,CAN总线电控系统,手动及电控两种操作方式,填装器举升油缸带液压锁,翻转架可同时翻转两个240L国标垃圾桶(可选装气动密封盖),整车带两个污水箱。4、推铲油缸为双向蠕动压缩(填装器内带夜间工作照明灯)。

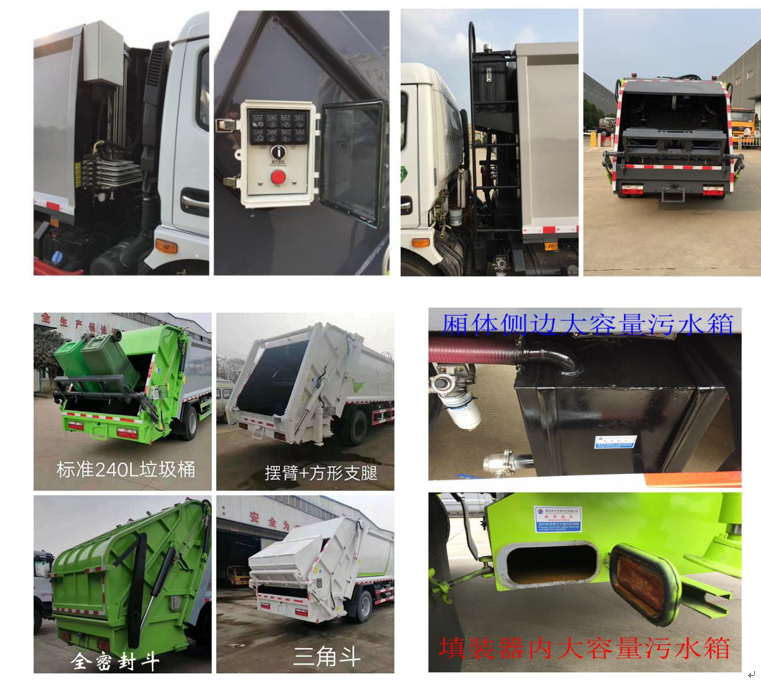

挂桶上料装置整车长宽高:8920/2550/3350

/202304/1681978216_8322211336f83ebb633b.png

/202304/1681978213_a8418a7a483ef7e825c5.png

三.底盘配置:采用EQ1185L9NDH底盘型号,2315/排半驾驶室,轴距4500,发动机型号采用YCA07220N-60玉柴220马力。法士特变速箱。295/80R22.5真空胎,4.5/10德纳桥,250双层大梁,空调,电动门窗,气刹,断气刹,ABS。



四、质量责任:底盘售后按底盘厂家提供的《服务手册》进行售后。乙方对改装箱体部分按随车配送的《用户服务手册》实行“三包”服务,保修期自交(提)货之日起开始计算(壹年),保修期内免收修理费用,超过保修期乙方可以继续服务,并按规定标准收取费用。

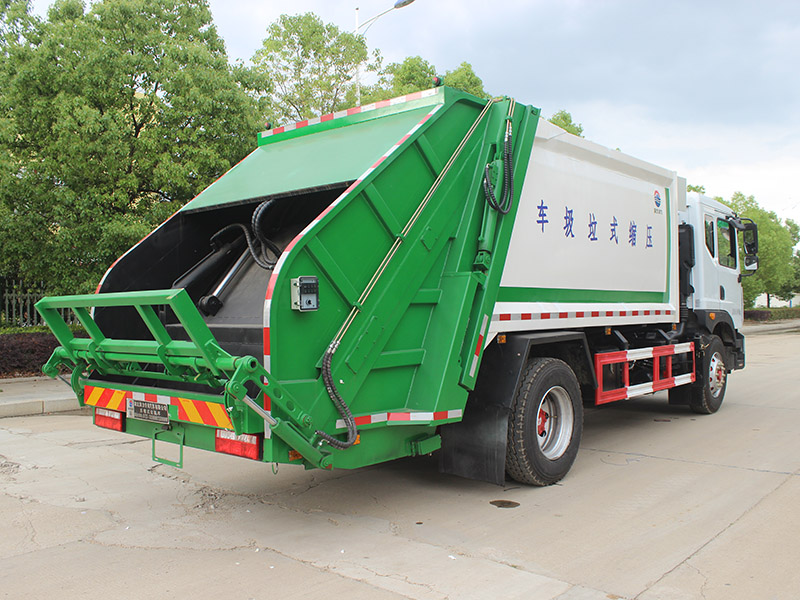

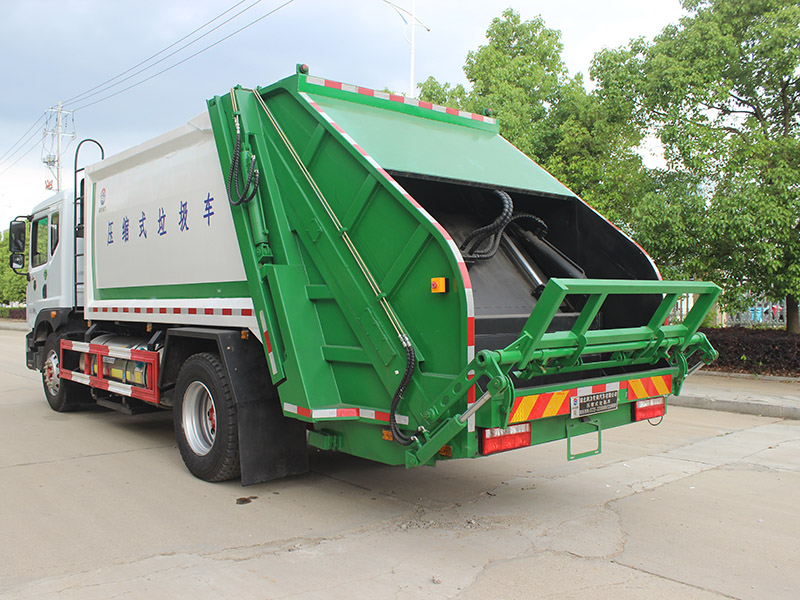

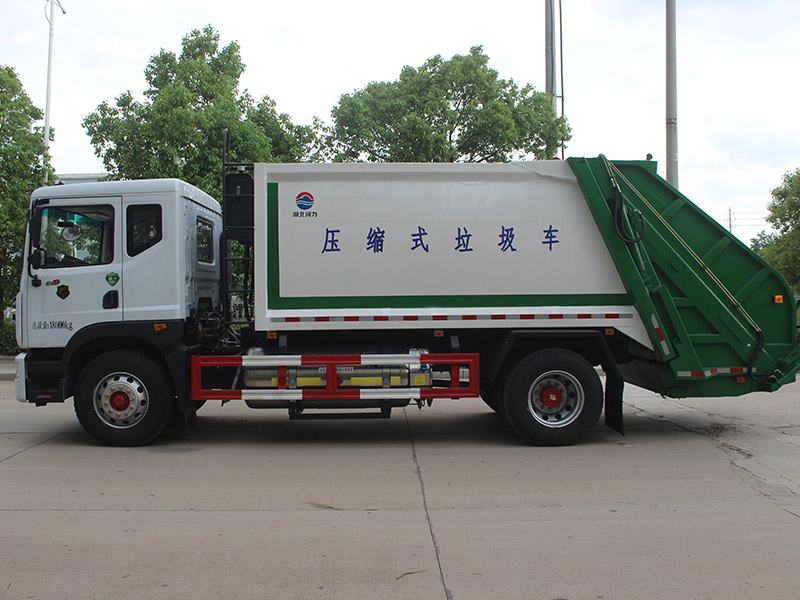

下面为整车展示:

/202304/1681978213_94595e6bfe61ed7dabb4.jpg/202304/1681978214_3656713df3e431c61282.jpg/202304/1681978214_de14edba23f7116b3c01.jpg/202304/1681978215_d3e19ec478ac6262a696.jpg
